某11层小高层住宅建筑设计施工图技术解析

一、工程概况

本工程为某11层小高层住宅建筑，属于二类高层民用建筑。总建筑面积约为XXXX平方米，建筑高度不超过33米，采用钢筋混凝土剪力墙结构体系，设计使用年限为50年，抗震设防烈度为X度。项目旨在打造一个功能完善、布局合理、符合现代居住需求且经济高效的住宅产品。

二、设计依据与总图规划

1. 设计依据：项目严格遵循《住宅设计规范》（GB 50096-2011）、《建筑设计防火规范》（GB 50016-2014）、《高层民用建筑设计防火规范》等相关国家及地方现行法规、标准。
2. 总平面布局：建筑规划于地块南侧，确保主要居室获得良好日照与通风。合理设置小区出入口、消防环形车道、登高操作场地及地下车库出入口。绿化景观与硬质铺地相结合，营造舒适的居住环境。

三、建筑专业设计详述

1. 平面功能设计：

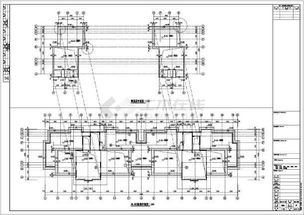

• 标准层平面：采用一梯两户或一梯四户的单元式布局，核心筒集中布置楼梯、电梯及管井，实现公摊面积最小化。户型设计方正通透，动静分区明确，主要房间（卧室、起居室）朝南，保证充足的采光。

• 首层平面：设置住宅入户大堂、信报箱、管理用房，并按要求设置无障碍坡道及入口。

• 屋顶平面：设计为上人屋面，布置有排烟风机、消防水箱等设备，并做好防水、保温及排水组织设计。

1. 立面与造型设计：建筑立面采用现代简约风格，以横向线条为主，通过阳台、窗套、材质（如真石漆、涂料、局部石材）的变化形成丰富的韵律感。注重体型系数控制，满足节能要求。

1. 剖面设计：清晰表达各楼层标高、层高（标准层层高通常为2.9米）、室内外高差、窗台高度、梁板位置及屋顶结构形式。

1. 建筑构造与装修：

• 墙体：外围护墙采用200厚加气混凝土砌块，内隔墙采用100/200厚轻质隔墙板，并注明防潮、隔音措施。

• 门窗：采用断桥铝合金中空玻璃窗，气密性、水密性等级符合规范。单元门为钢制防盗门，分户门为防火防盗门。

• 装修：施工图明确公共区域（楼梯间、电梯厅）的装修做法，户内部分为初装修（毛坯）交付，标注楼地面、墙面、顶棚的构造层次及材料。

四、结构专业设计要点

1. 结构体系：采用现浇钢筋混凝土剪力墙结构，楼屋盖为现浇混凝土梁板体系。基础形式根据地勘报告，可能采用筏板基础或桩筏基础。
2. 设计荷载：明确楼面活荷载（如客厅、卧室、厨房、阳台等不同部位取值）、风荷载、雪荷载及地震作用。
3. 施工图内容：包括基础平面布置图、各层结构平面布置图、剪力墙定位及配筋图、梁板配筋图、楼梯详图及关键节点大样图。所有构件（梁、板、柱、墙）的截面尺寸、配筋（纵筋、箍筋）均需详细标注。

五、设备专业设计概要

1. 给排水系统：包含生活给水系统（分区供水）、生活污水系统、雨水系统、消防给水系统（室内消火栓、自动喷淋）及灭火器配置。重点表达管道走向、管径、标高及与建筑结构的预留预埋关系。
2. 暖通空调系统：采用分户式空调，设计集中排烟系统、正压送风系统及通风系统（如卫生间、厨房）。明确风管走向、风口位置、风机设备参数及安装要求。
3. 电气系统：包括供配电系统（配电箱系统图）、照明系统、动力系统、防雷接地系统、火灾自动报警系统、综合布线系统（电视、电话、网络）及安防对讲系统。绘制各层照明、插座、弱电平面图，并明确线路敷设方式。

六、消防设计专篇

作为高层住宅，消防设计至关重要。施工图需完整表达：

• 总图消防车道、登高面。
• 建筑防火分区（每层一个分区）、防烟楼梯间及前室、消防电梯的设置。
• 疏散宽度、距离计算。
• 所有消防设备（消火栓、喷头、报警器、应急照明、疏散指示）的平面定位及系统联动。

七、节能与绿色建筑设计

施工图需落实节能计算书的要求，具体体现在：

• 外墙、屋面、外窗的保温材料与构造（节能构造详图）。
• 采暖空调设备的能效要求。
• 节水器具的选用。
• 可能涉及的太阳能热水系统预留接口。

八、施工图深度与协同

全套房屋建筑工程施工图应达到国家规定的深度，能够直接指导施工。各专业图纸（建、结、水、暖、电）之间必须进行严格的会审与管线综合，解决“错、漏、碰、缺”问题，确保设计意图的准确实现，并为后续的预算编制、施工组织及工程验收提供可靠依据。

---
****：本11层小高层住宅的施工图设计，是一个多专业紧密配合的系统工程。它不仅是设计构思的最终技术呈现，更是保障工程质量、安全、功能和成本控制的核心文件。在施工过程中，设计单位需提供持续的技术交底与现场服务，确保项目从蓝图变为高品质的现实居所。
